Bremsprobegerät „BPG Rz 3“

Die Lösung für Bremsproben an Reisezügen

Das Bremsprobegerät „BPG Rz 3“ von IP RailEquipment ist speziell für den Einsatz an Reisezugwagen entwickelt. Es ermöglicht eine vollständige Bremsprobe ohne Lokomotive – sicher, effizient und standardisiert für die HL-Leitung als auch die HBL-Leistung.

Der Wagenmeister kann den gesamten Bremsvorgang einfach, zuverlässig und digital dokumentiert durchführen.

Durch seine kompakte Bauweise ist das Bremsprobegerät „BPG Rz 3“ flexibel einsetzbar – ob auf Standard-, Signal- oder temporären Fundamenten, ganz ohne aufwändigen Tiefbau.

Das Gerät kann gekauft oder gemietet werden und ist damit ideal für stationäre und mobile Anwendungen im Reisezugbetrieb.

Das Bremsprobegerät „BPG Rz3“ - kompakt und smart:

Nur 100 mm tief: für enge Gleisabstände geeignet
Richtlinie: Entwickelt nach „Technikheft Bremsprobegeräte - TH-BPG-V2.3-2024 “ der DB InfraGo AG
DB-Zulassung: Am 01.04.2021 erfolgte die Produktfreigabe durch die DB InfraGo AG.
Das Bremsprobegerät dient zum Auffüllen, Überprüfen und zur Druckerhaltung aller im UIC-Bereich zugelassenen Güter- oder Personenzugbremsen. Durch den Einsatz des Bremsprobegerät wird keine Lokomotive für die Bremsprobe benötigt.
beide Druckluftleitungen eines Reisezuges können parallel gefüllt werden

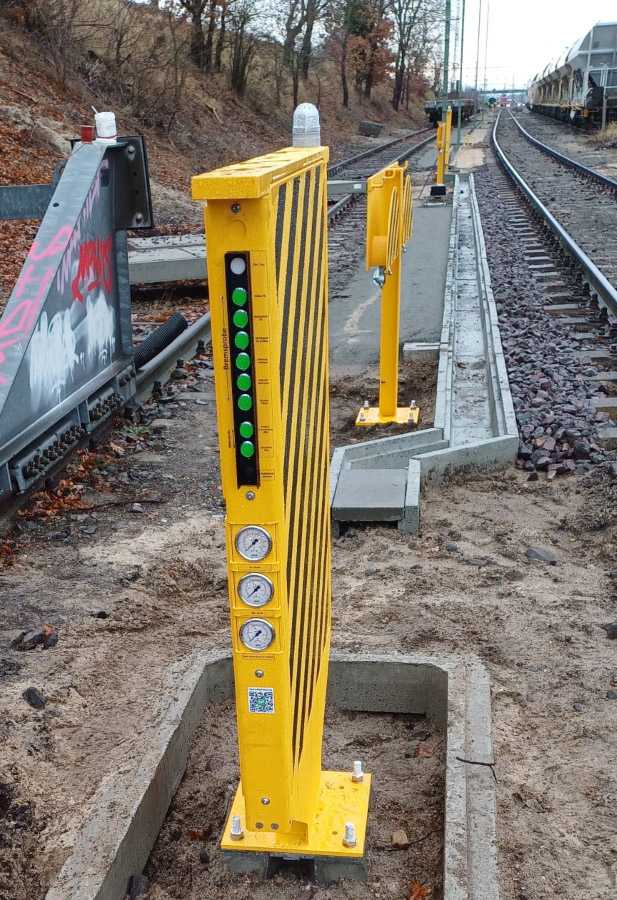

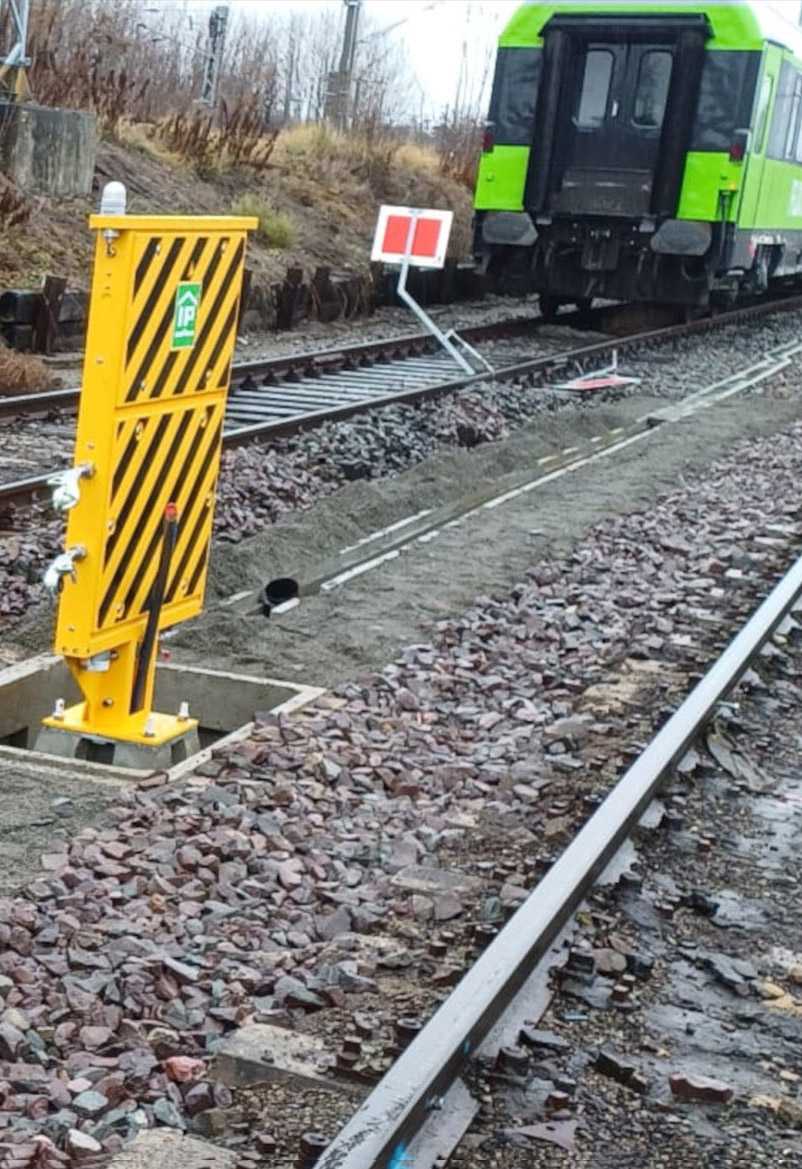

Die Montage erfolgt auf einem Standard-Signalfundament der kleinen Bauform oder mobil auf einem temporären Fundament.
an beiden Druckluftleitungen wird eine Dichtheitskontrolle durchgeführt, Dichtigkeitskriterium ist 0,3 bar/min
Funktionen: Füllen Hauptleitung auf 5,0 bar, Dichtheit Hauptleitung prüfen max. Druckabfall 0,5 bar/min, Angleichen Hauptleitung mit 5,3 bar, Bremse anlegen 4,2 bar, Bremse lösen 5,0 bar und Druckerhaltung 5,0 bar, Füllen Hauptbehälterluftleitung auf 9,0 bar, Dichtheit Hauptbehälterluftleitung prüfen max. Druckabfall 0,3 bar/min
Einfacher Austausch alter Bremsprobegeräte möglich

Technische Daten BPG Rz 3

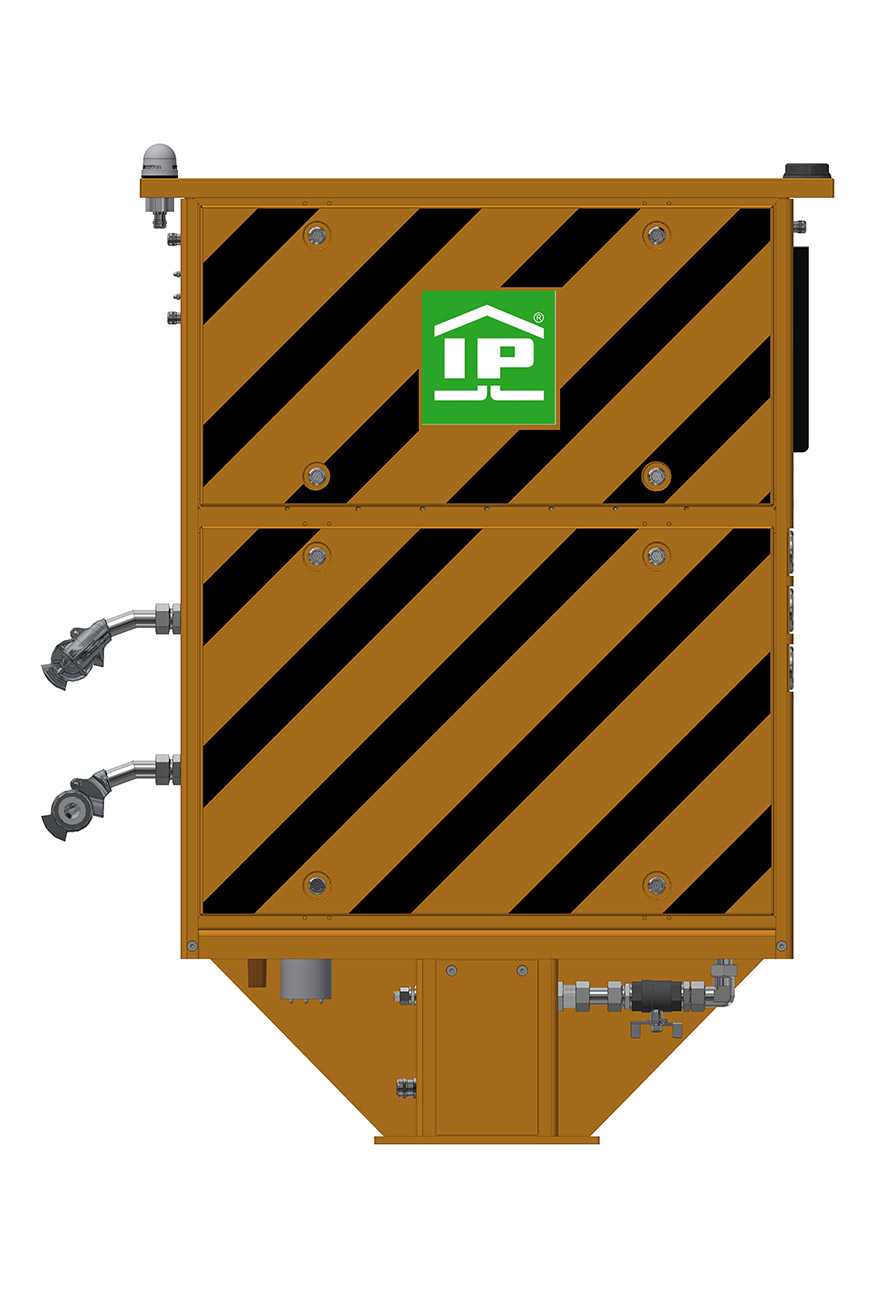

Abmessungen (B x H x T)	1079 mm x1500 mm x 100 mm
Gewicht	ca. 125 kg
Anschlusswerte elektrisch	230 V AC / 50 Hz
Steuerspannung	24 V DC
Leistungsaufnahme	max. 300 W (ohne Arbeitssteckdose)
Netzsicherung bauseits	6 … 16 A
Eingangsdruck Druckluft	6 - 12 bar
Luft-Qualität	Entsprechend Druckluftqualitätsklassen 3/3/3 gemäß ISO 8573-1 (2010)
Druckluftanschlüsse	Außengewinde M36x2
Zulässige Umgebungstemperatur	-10°C bis +50°C
Hauptluftleitungsdruck	Max. 5,3 bar (Angleichsvorgang)
Genauigkeit der Druckmessung	+/- 0,03 bar
Füllzeit der HL	ca. 5-7 Min.
