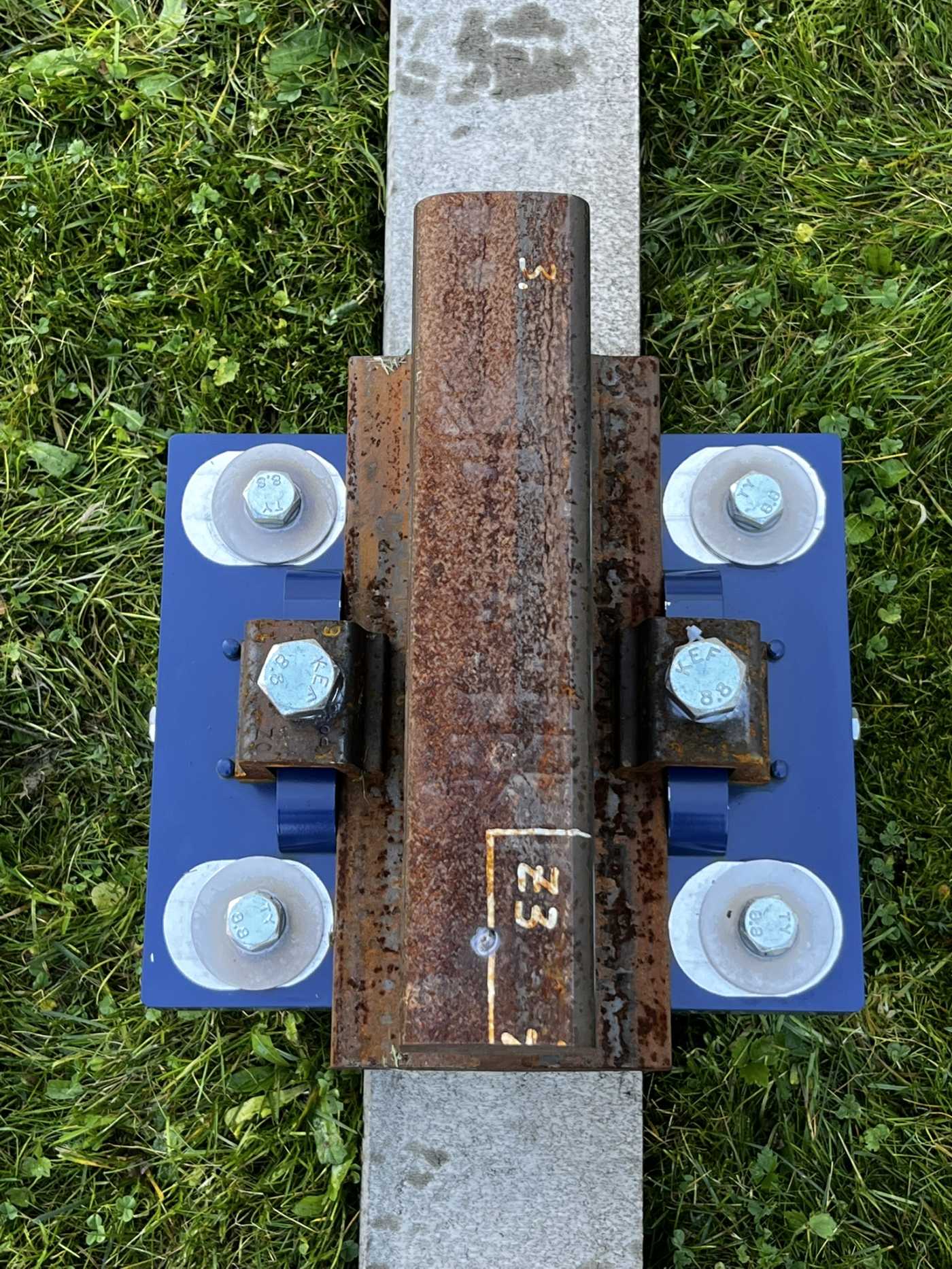

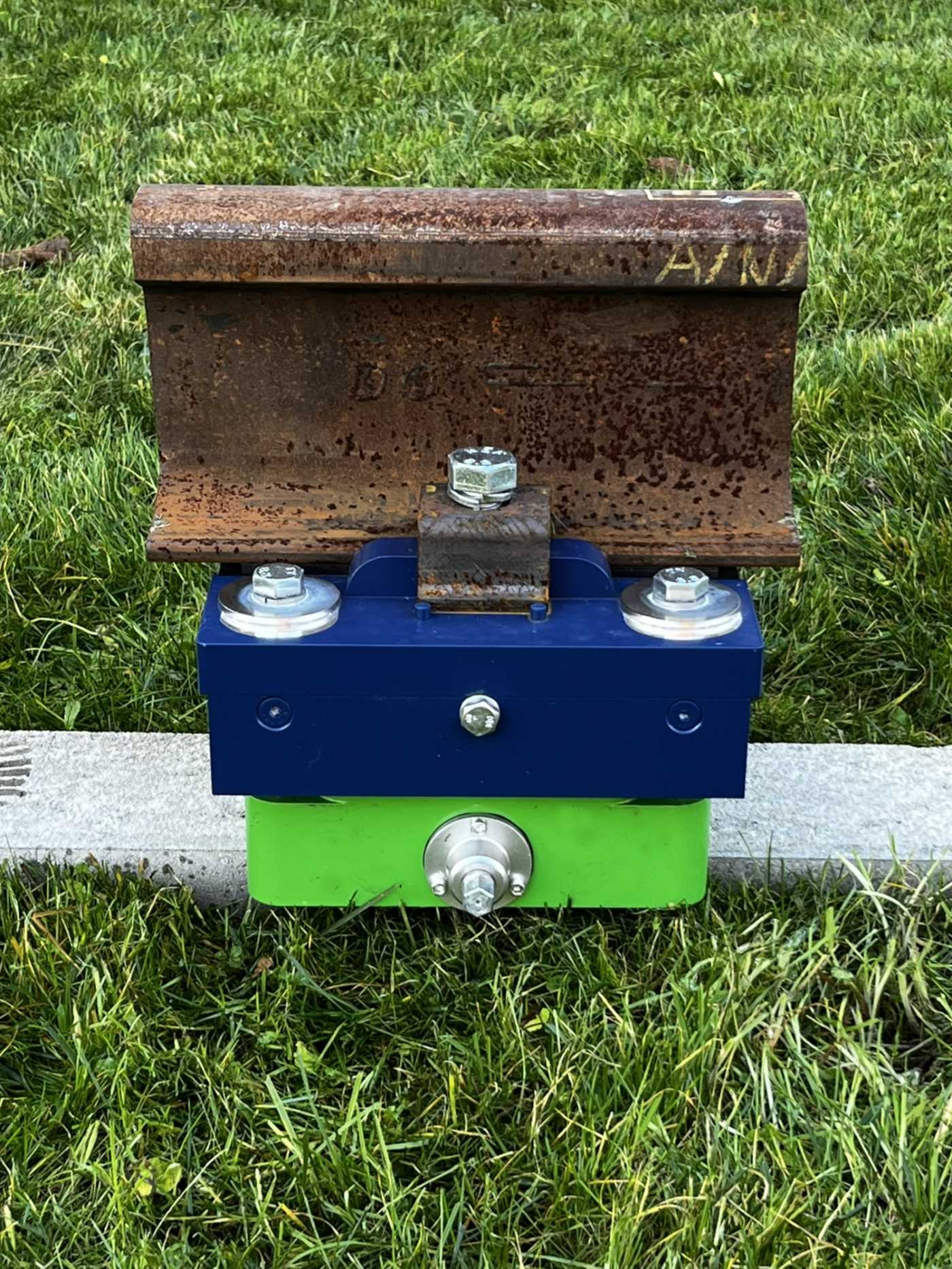

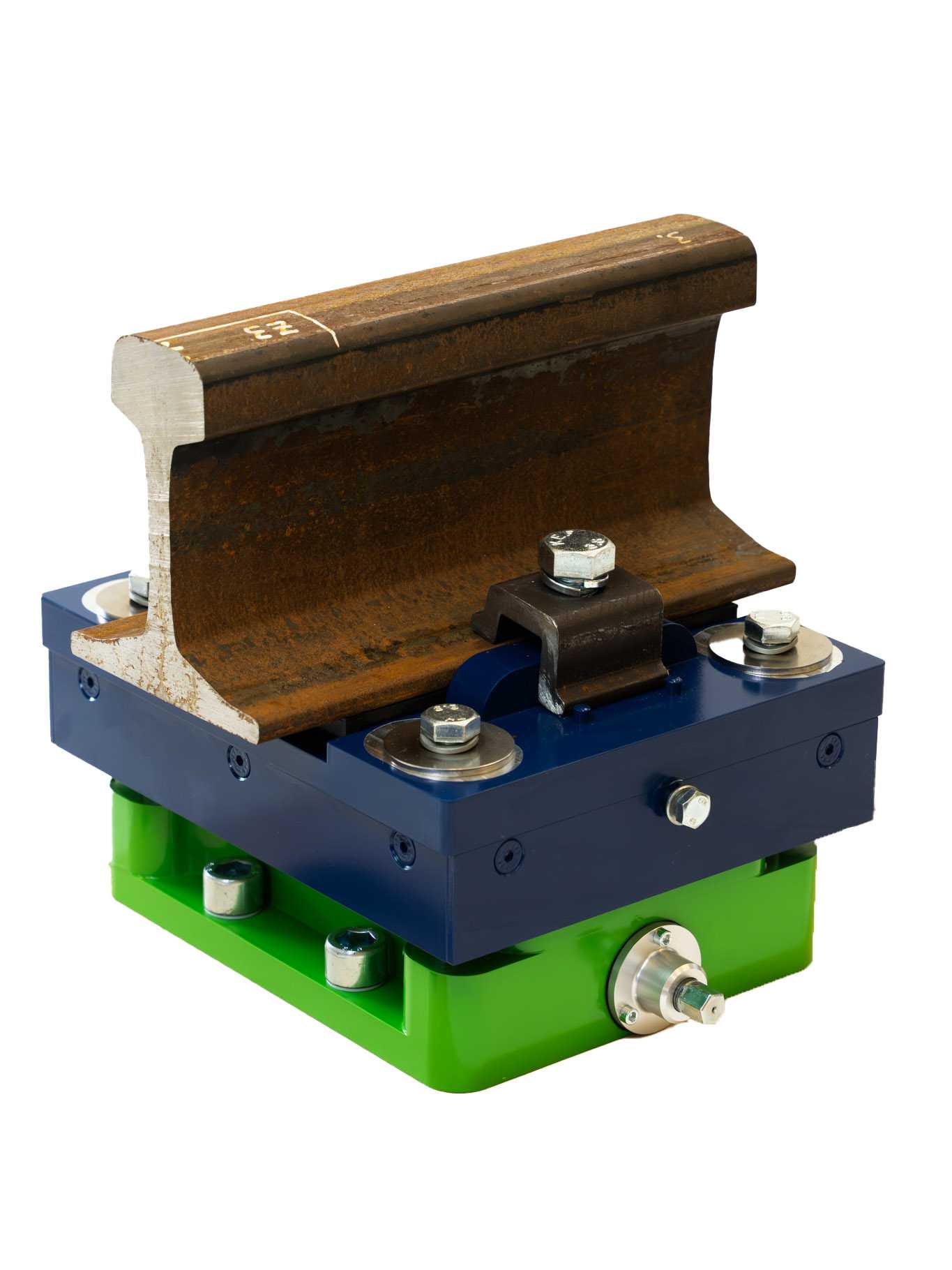

Justierbarer Schienenstützpunkt von IP RailEquipment

Die Verwendung von justierbaren Schienenstützpunkten ermöglicht eine einfache und präzise Einstellung von Messgleisen und aufgeständerten Gleisen in Bahnwerkstätten. Da die Betonstrukturen die Gleislage durch Schrumpfen und Schwinden auf Dauer nachhaltig verändern und die verwendeten Kranschienenbefestigungen verschleißen, musste bis dato die Gleislage regelmäßig korrigiert werden. Das war bei den alten Befestigungssystemen aufwändig und kostenintensiv.

Mit unserem neu entwickelten justierbaren Schienenstützpunkt kann die Gleislage in Höhe und Seite immer wieder einfach, genau und kostengünstig eingestellt werden!

Als optionale Erweiterung können Kraftmessdosen integriert werden, um Lastverläufe zu messen und zu dokumentieren. Die justierbare Schienenstützpunkt ist wartungsfrei und für eine Achslast von 300kN ausgelegt.

Eine deutsche Patentanmeldung unter der Nr. 10 2025 110 202.3 ist erfolgt.

Technische Daten Justierbarer Schienenstützpunkt

Maße Rippenplatte (BxL)	274 x 325 mm
Höhe (niedrigste Einstellung)	145,5 mm
Höhe (höchste Einstellung)	175,5 mm
Maximaler Hub	30 mm
Hub pro Umdrehung (360°)	0,3 mm
Seitliche Einstellung	+/- 10 mm
Schienentypen	nach Kundenbedarf
Befestigungssystem	2 x Klemmplatten Kp06 + 2 x M22 und Federringe
Maximale Traglast	150 kN
Sensorik (optional)	2 x integrierte Kraftmessdosen
Gewicht pro Einheit	ca. 60 kg
Material	EN-GJS-600-3
